Mengenal Komponen Pada Jaringan - Kabel

kali ini IDKELASIM akan membahas terkait dengan Konten komponen pada jaringan ( kabel , ethernet card , hub and swith , Reapeater , bridge dan router .
mengenai komponen pada jaringan , komponen pada jaringan adal alat alat yang membatu untuk proses pembuatan jaringan diantaranya adalah :

1. Kabel

Setiap kabel mempunyai kemampuan dan spesipikasi yang berada , Beberapa jenis kabel yang menjadi jenis setandar dalam penggunaaan untuk komunikasi data dalam jaringan komputer.
jenis jenis kabel pada jaringan diantaranya :

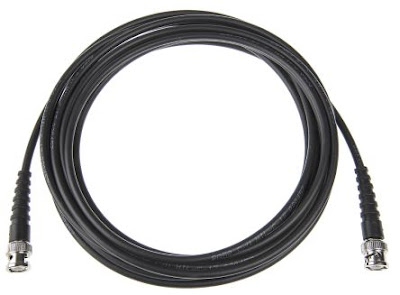

a. Kabel Coaxial
jenis kabel dengan inti yang terbuat dari tembaga dan dikelilingi oleh anyaman halus kabel tembaga lain , di antaranya isolator.


Ada dua tipe coaxcial kabel untuk jaringan komputer yaitu , thick coax cable kelebihannya mempunyai diameter yang cukup besar.
dan thin coax cable untuk tipe kabel coax yang kedua ini mempunyai diameter yang kecil keterbalikan dai thinck coax cable .
Untuk perangkat jaringan jenis kabel yang digunakan biasanya kabel RG-58 jenis ini juga dikenal sebagai thin ethernet.
Setiap perangkat dihubungkan dengan konektor .



2.  Twisted Pair Cable

Ethernet juga dapat menggunakan jenis kabel lain , yaitu UTP ( unshileded teisted pair ) san STP (Shielded Twister Pair ).
Kabel UTP atau STP yang umum dipak adalah kebel yang terdiri dari 4 pasang kabel terpilih , untuk menghubungkan client ke hub/ router

kabel upt dan stp

kabel jaringan



Terdapat beberapa tipe penyambungan jenis UTP , yaitu straight trough cable , cross over cable ditambah satu jenis pemasangan khusus untuk casio router yaitu roll over cable .
perbrdannya , straight cable dipakai untuk menghubungkan beberapa unit komputer melalui perantara konsentrator (hub/switch) maupun reapter , sedangkan crossover cabel digunakan untuk media komunikasi anatar komputer (tanpa hub atau switch) atau dalam kasus tertentu , berguna untuk menghubungkan hub ke hub.

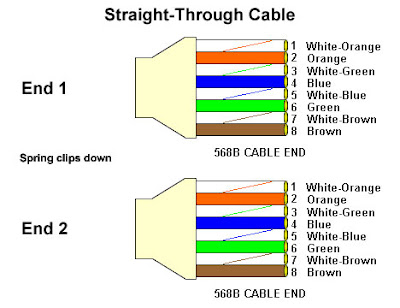

adapun cara pemasangan kabel utp model stright trough:

a. Straight trough T568A


b. Crossover cable




3. Fiber Optik Kabel

merupakan kabel yang memiliki inti serat kaca sebagai saluran untuk menyalurkan sinyal antar terminal ,sering dipakai sebagai saluranbackbone karna kendalanya yang lebih tinggi dibanding dengan kable coaxial cable atau UTP.
fiber optik

kabel fiber optik




komponen pada jaringan yang isinya terkait dengan kabel , kabel di jaringan ada beberapa yang sudah dijelaskan diatas diantarnaya:
* Kabel Coaxial
*thick coax cable
*thin coax cable
Twisted Pair Cable ( utp dan stp )
a. Straight trough T568A
b. Crossover cable
fiber optik

Terimakasih terkait dengan konten mengenal komponen pada jaringan yang dibahas adalah mengupas semua kabel pada jarigan , ada kable coaxcial , thick coax cable , thin coax cable , twisted pair cable
stright trough T568A , Crossover cable , fiber optik.
